火箭推進劑偏二甲肼氣體濃度報警控制系統設計方案

偏二甲肼氣體濃度報警控制系統現場條件：

火箭推進劑偏二甲肼氣體濃度報警控制系統設計方案是依據偏二甲肼C2H8N2庫房中的1,1-二甲基肼氣體濃度報警系統連鎖控制排氣風機的現場情況和改造目的而編制的，以達到安全可靠和標準要求。

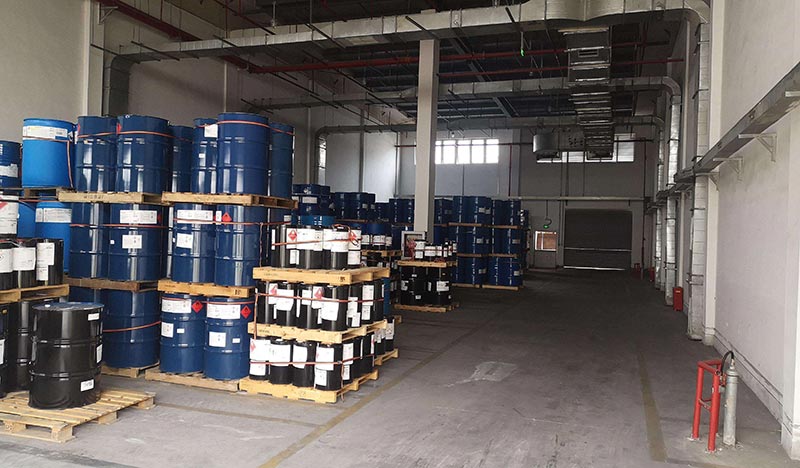

1.1 對現場情況的描述：
偏二甲肼庫房中存放有一定數量的液體火箭燃料1,1-二甲基聯氨，由于儲罐密封不嚴、老化以及滲漏等情況存在，不可避免的會有偏二甲基肼氣體揮發出來，極易在倉庫局部環境中積聚。
1.2、工藝、設備要求：
嚴格按照行業檢測技術要求執行。
1.3、滿足使用方的環境情況

偏二甲肼氣體濃度報警控制系統目的意義：

設計目的：
使偏二甲肼氣體濃度報警控制系統與現場排氣風機啟動連鎖。當現場庫房環境空氣中的偏二甲基肼氣體濃度超標報警時，控制器自動控制換氣扇啟動，對倉庫進行換氣，當偏二甲肼氣體濃度降低時，風機自動停止。如發生大量偏二甲肼泄漏時，可以先通過庫房內的工業視頻監控來查看，再采取相應的措施。

設計意義：
使用本方案后，存放偏二甲肼倉庫的排氣風機可不用人工進行啟停操作，可提高倉儲系統的自動化管理水平。當出現可燃有毒氣體濃度超標時，自動進行換氣排空，使庫房管理更安全更高效。此外，如發生儲罐破損、密封失效等狀況，監控室內能通過視頻記錄儀來了解偏二甲肼泄漏程度，避免盲目進入庫房發生危險，對于提升倉儲安全管理具有重要意義。

偏二甲肼氣體濃度報警控制系統方案簡介：

在偏二甲肼庫房內安裝ERUN-PG518N固定式偏二甲肼氣體檢測儀，按照均勻排布原則，在偏二甲基肼儲罐周圍以大約5～10米距離安裝8臺固定式偏二甲肼氣體檢測儀。同時在倉庫值班監控室安裝1臺ERUN-PG36E氣體報警控制器。
給偏二甲肼存儲倉庫四個角落分別安裝一臺工業視頻監控儀，通過工控機將視頻信號解析顯示到庫房監控值班室電腦上。
將風機動力電源和電氣控制柜鋪設至偏二甲肼庫房值班室內，將電氣控制柜進行改造，電氣主控單元采用西門子PLC-200，配24v電源開關、旋鈕開關、空氣開關、單色指示燈、中間繼電器、交流接觸器、接線端子等電氣原件，用以控制風機自動啟停。

偏二甲肼氣體濃度報警控制系統設備清單：

1、設備的總體要求；
1.1、設備的用途：該設備為全新設備，主要用于可燃有毒氣體C2H8N2偏二甲肼檢測。
1.2、性能要求：設備設計合理，有良好的品質，可靠性高，易操作維護，售后服務優良，安裝調試方便。
1.3、生產廠家已通過質量體系認證，具有技術監督部門頒發的CMA生產許可證，具有防爆合格證，功能指標符合國家GB 12358-2006，GB/T 50493-2019，GB Z/T 223-2009，勞人護（87）36，GB 15322.1-2019，GB 50058-2014等標準的要求。
2、設備清單

項目	型號及規格	數量	廠家
固定式偏二甲肼氣體檢測儀	ERUN-PG518N，檢測介質：C2H8N2偏二甲肼，4-20 mA信號輸出，現場顯示及報警功能，防酸堿腐蝕，Ex d ⅡC T6 Gb級防爆	8	贏潤
氣體報警控制器	ERUN-PG36E	1	贏潤
排風扇	防爆型	2	國產
電氣控制柜	西門子PLC-200；電源開關，中間繼電器，交流接觸器，旋鈕開關，指示燈，接線端子排，電箱等	1	西門子
工控機	N/A	1	國產
工業視頻記錄儀	防爆型	4	國產

3、安裝輔材

序號	物資名稱	規格	單位
1	電纜電線	四芯屏蔽信號電纜	米
2	橋架	根據現場需要安裝	米
3	鍍鋅管	管徑25mm	米
4	外絲	25mm	個
5	膨脹螺栓	8x80	個
6	角鐵	40x4	米
7	固定管卡	25mm	個
8	防爆軟管	10m	根

偏二甲肼氣體濃度報警控制系統配套產品：

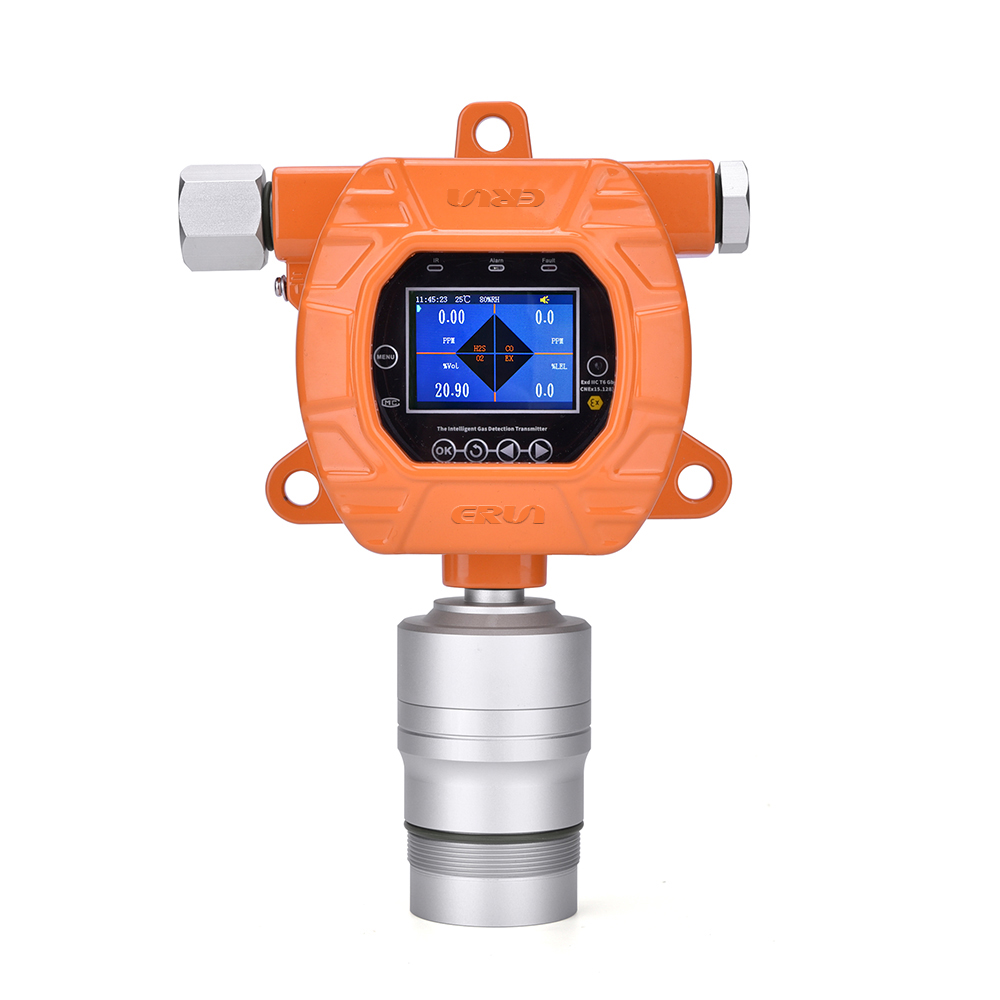

6.1、固定式偏二甲肼氣體檢測儀

產品參數
檢測氣體：偏二甲肼C2H8N2
產品型號：ERUN-PG518N
檢測范圍：0-100、0-1000ppm
分辨率：0.01ppm(0～100 ppm)，0.1ppm(0～1000 ppm)
方法原理：電化學
默認精度：±1%F.S.
顯示方式：2.5寸高清彩屏(LCM)
報警方式：現場聲光報警、顯示屏報警
通訊方式：4-20 mA
防爆類型：隔爆型，Ex d ⅡC T6 Gb級防爆
防腐功能：氟碳漆防腐工藝外殼

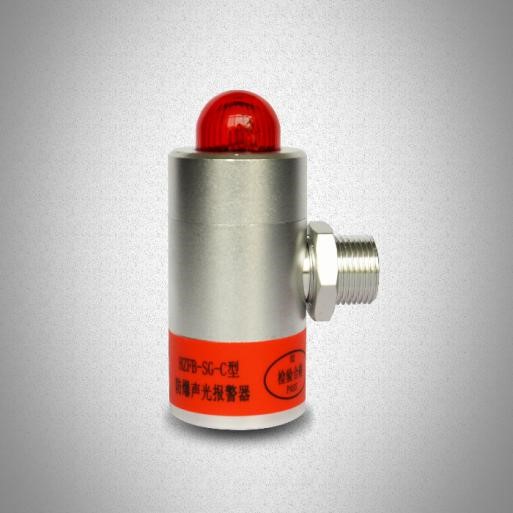

6.2、防爆聲光報警器

產品參數
供電：12-24VDC
接口：M20×1.5mm
LED顏色：紅色/2400±200mcd
報警聲音：120db/報警聲
外殼材質：鋁
接線說明：紅線：報警燈正極+24V
黑線：報警燈負極-24V

6.3、防爆型視頻監控儀
產品參數
像素密度：500萬像素高清鏡頭
拍攝角度：140°廣角
快門類型：電子快門
感光度：自動調整，最高可達12800
防爆類型：工業級防爆
暗光拍攝：支持低照度背光補償
工作電源：24 V DC

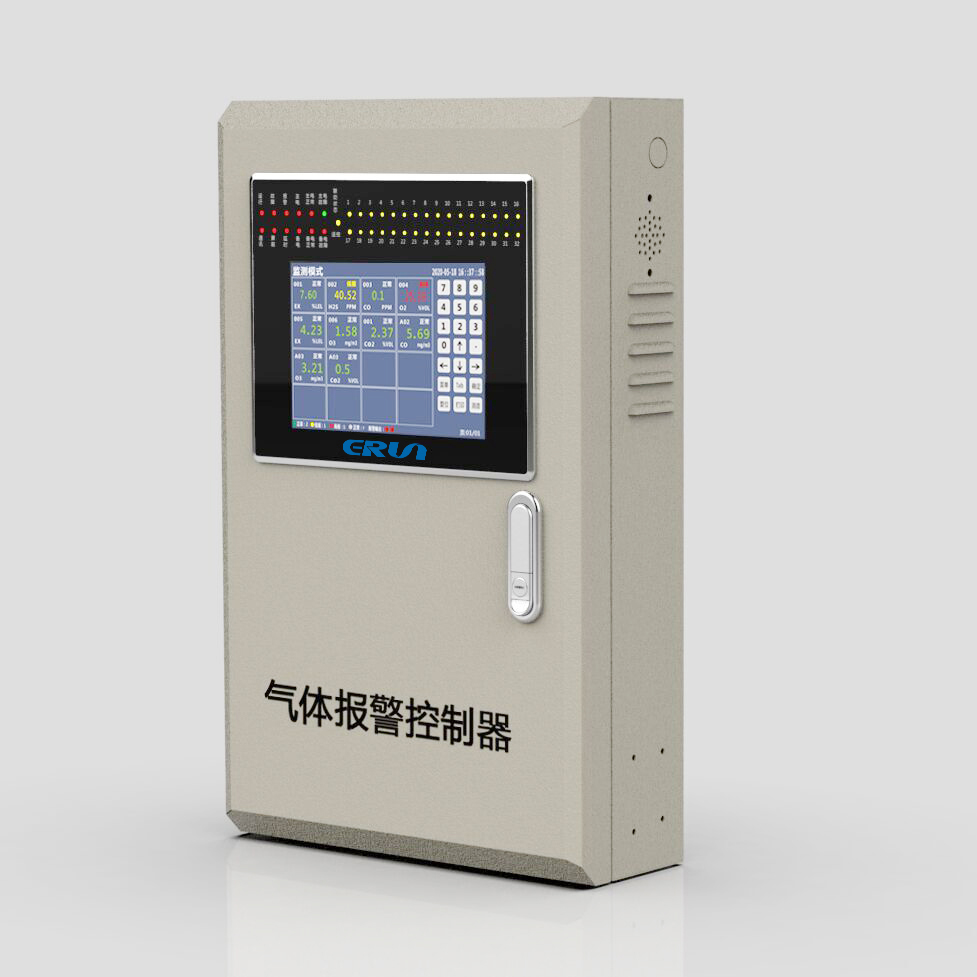

6.4、氣體報警控制柜

產品參數
產品型號：ERUN-PG36E
顯示方式：9寸高清觸摸彩屏
輸入信號：4-20 mA與RS485可同時輸入
通道數：標準通道為1路（最多32路）
顯示范圍：數字 0～99999
顯示精度：±0.1%FS
報警方式：可外置聲光報警器
工作電源：AC 180~240V 50H/60H
安裝方式：壁掛式安裝

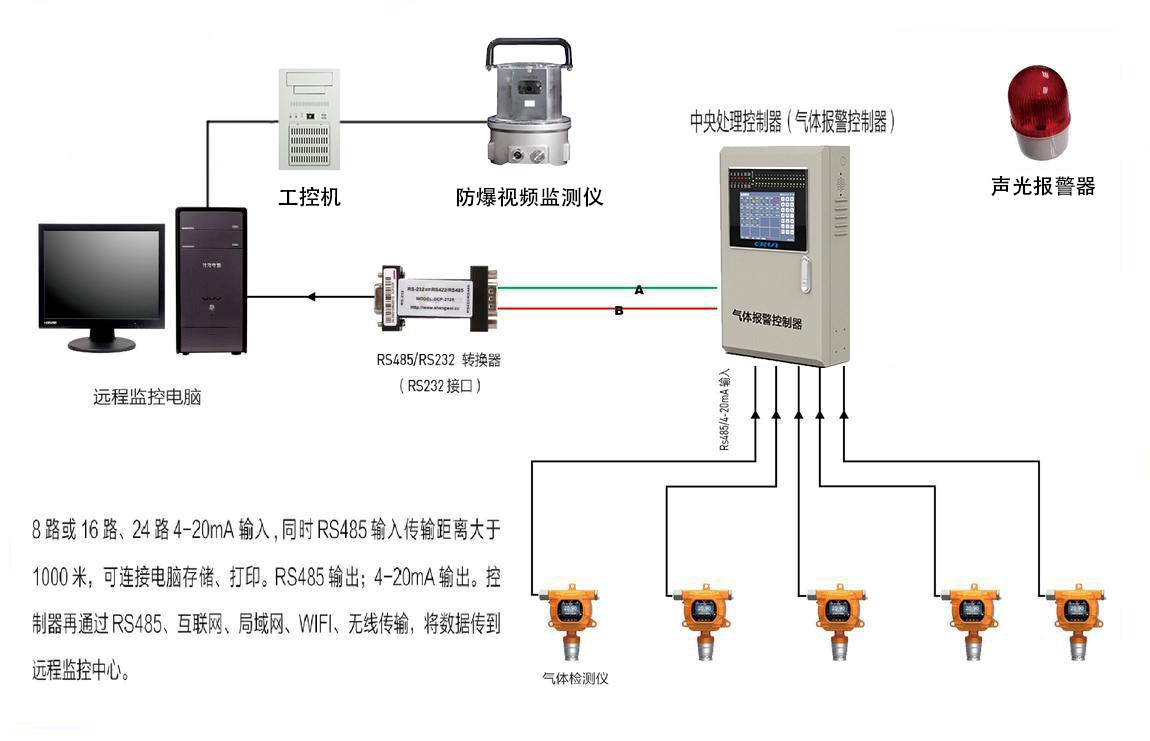

火箭推進劑偏二甲肼氣體濃度報警控制系統設計方案圖：
